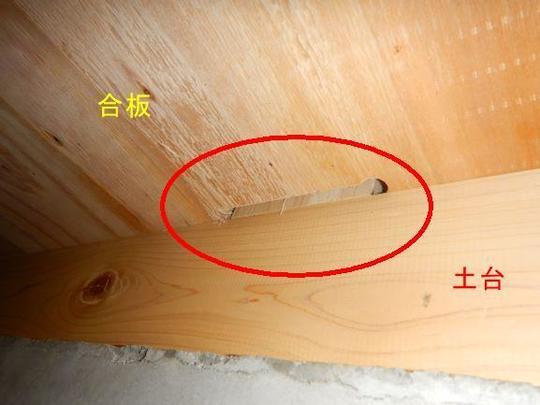

床下地合板にスキマがあります。柱に干渉する部分をルーターでカットしているのですが、柱の根元が見えています。このスキマから外気が侵入しています。

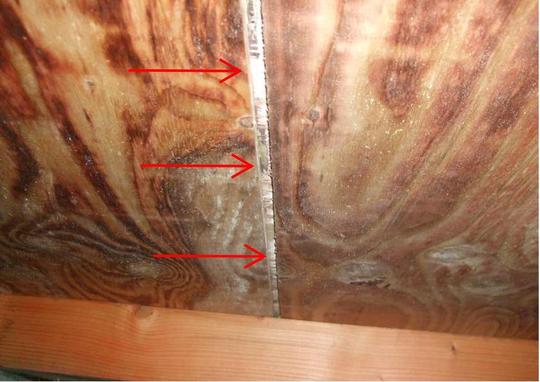

こちらも床下地の合板。実継ぎ目が開いており、スキマを形成。合板同士がキチンとくっ付かないまま工事を続行させたもの。この部分は床フロアーが冷やされます。

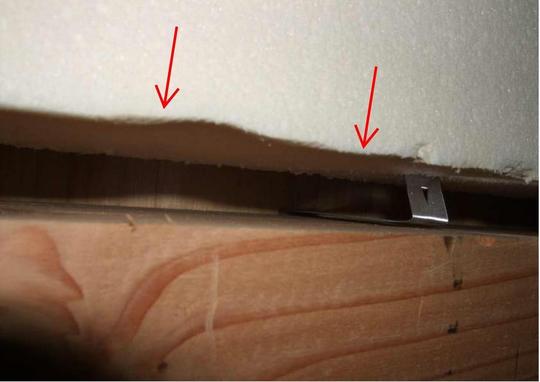

床下断熱材のスキマ。奥に床下地合板が見えていますが、この部分には床下断熱材が無い状態となっています。床下と室内との間で冷気をブロックするものが欠如している状態。底冷えの原因。

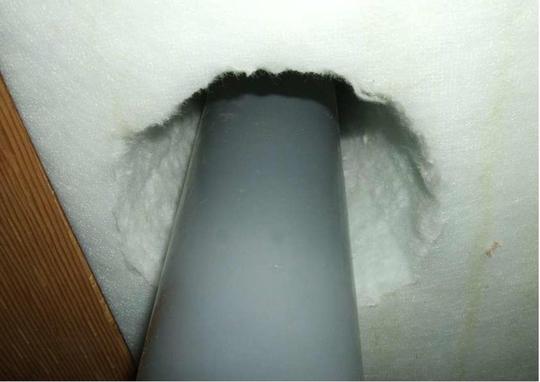

排水管の施工時に床下断熱材を欠損させ、欠損部をそのまま放置している写真。この配管は床フロアーを貫通していますので、床下から冷気を連絡させる役割を果たしてしまいます。これも冷気をブロックする断熱材が欠如しているズサン工事。

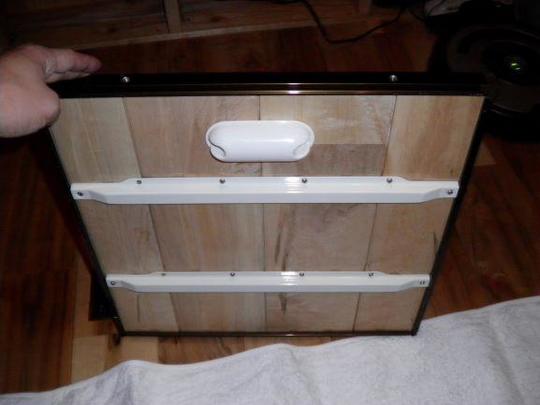

床下点検口のフタの写真。床下点検口には断熱材の張込みがない。工事の見積書を確認すると断熱仕様のはずが普通の点検口にスリ替えられていた詐欺。底冷えの熱ロス原因。

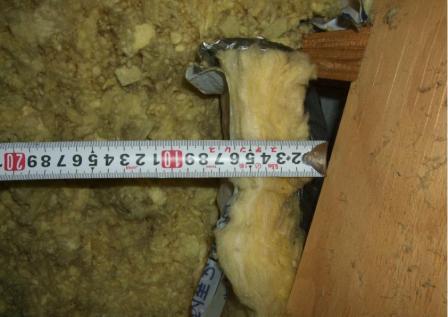

壁中の断熱材を確認している写真。設計厚さ100㎜断熱材ではない。ハウス業者はこれを厚さ100㎜だと言い張り、断熱材メーカーをも巻き込んでウソを付き続けた。これも断熱材のスリ替えの詐欺。保温能力は格段に劣る。

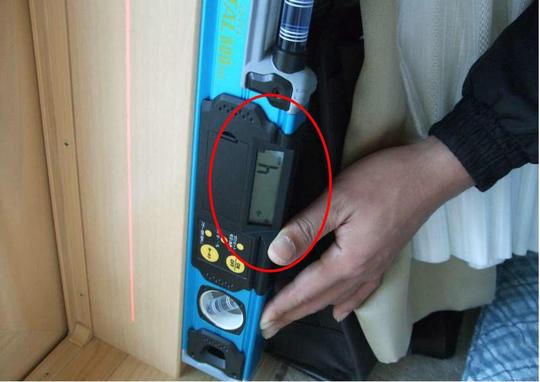

引き違いサッシに4㎜の傾斜がついたまま取付されていた住宅。引き違いサッシは水平垂直に取付しなければスキマが出来てしまい、スキマ風が侵入する。サッシメーカーでは2㎜が取付限界となっている。

こちらはサッシ枠が6㎜たわんだまま取付されている引き違いサッシ。これも当然スキマを生み、外気侵入の原因となります。

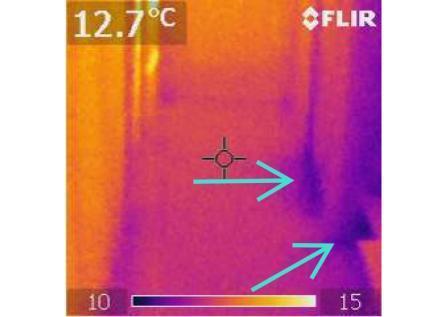

廊下床と壁との間が黒く映っているのが分かります。これは室内へ外気浸入(最低10℃)が映っているもの。

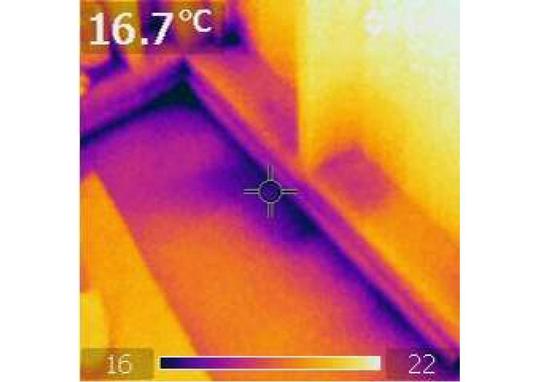

床と壁や壁の取合い部から冷気が浸入していることが分かります。一番低い温度は16℃。

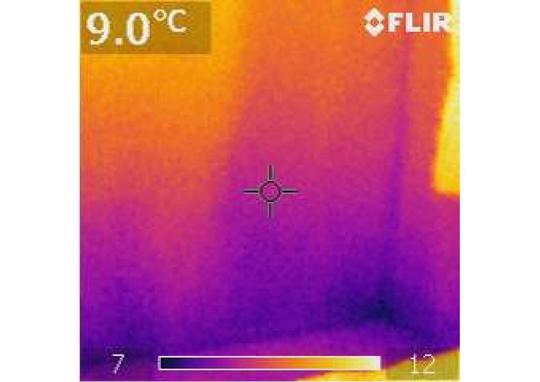

床下からの冷気の侵入。壁下方はまっ青に映り、周囲温度と比較すると7℃と温度が低い。

レインボーモード撮影。床面から壁下方はまっ青。温度の高い部分と比べると-11℃も低い。ここは浴室ではありませんが、ヒートショックが起きてもおかしくない温度差です。
