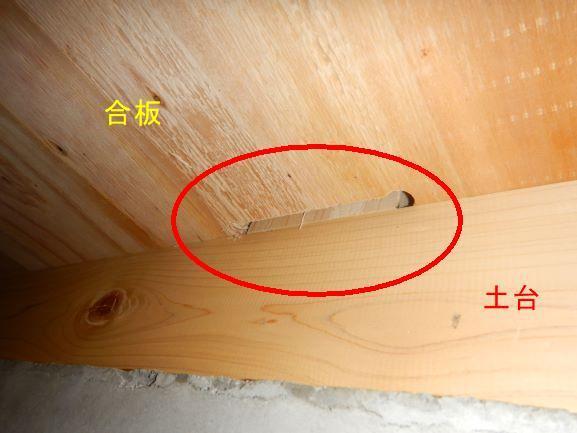

床下地合板にスキマがあります。柱に干渉する部分をルーターでカットしているのですが、柱が見えています。スキマが存在していることを証明する証拠写真。このスキマから外気が侵入。

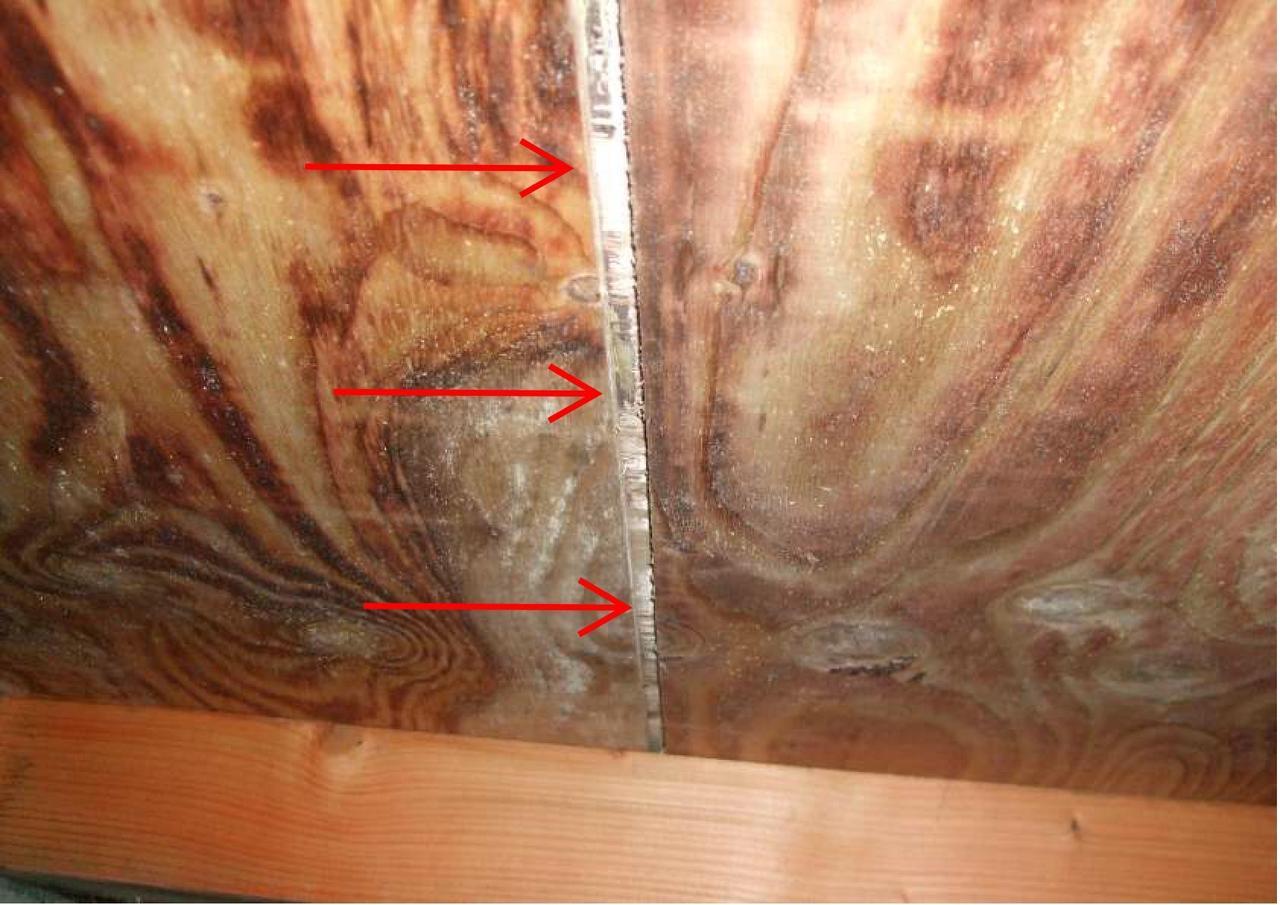

こちらも床下地の合板。実継ぎ目が開いており、スキマを形成。合板同士がキチンとくっ付かないまま工事を続行させたズサン工事写真。この部分から床フロアーが冷やされます。

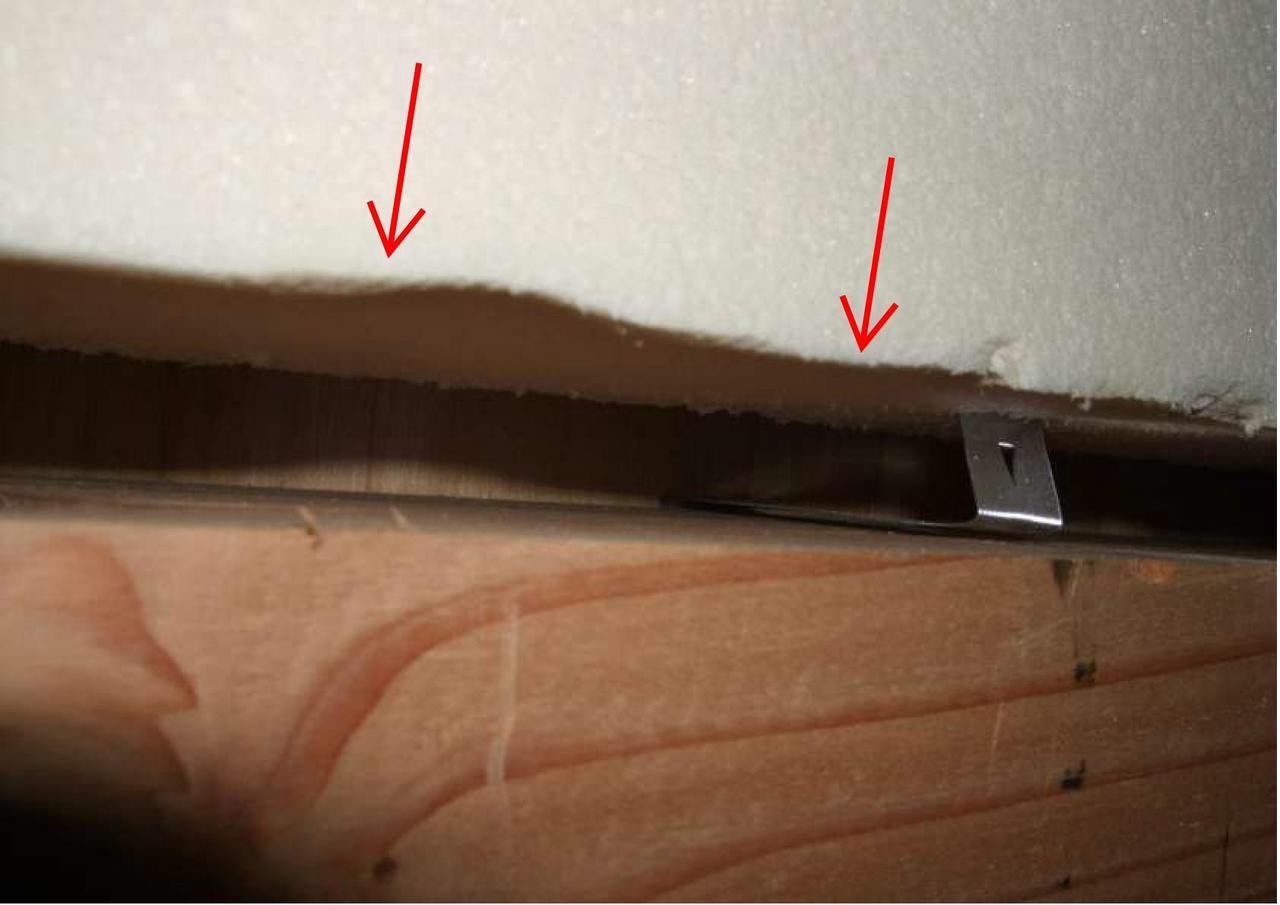

床下断熱材のスキマ。奥に床下地合板が見えていますが、この部分には床下断熱材が無い状態となっています。床下と室内との間で冷気をブロックするものが欠如している状況。断熱材の幅もろくに測らずに施工したテキトー工事のズサン施工。底冷えの熱ロスが発生。

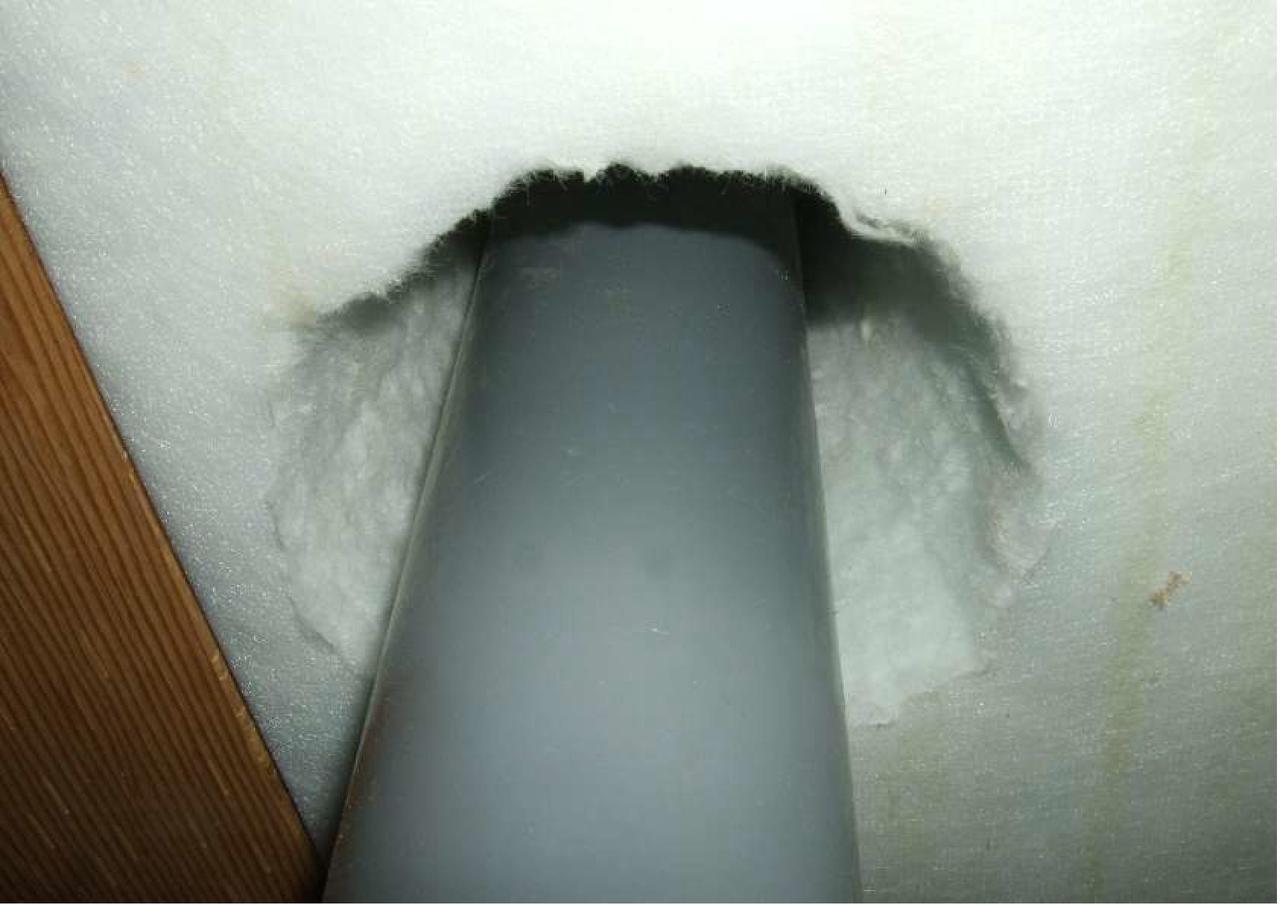

排水管が床下断熱材を欠損させており、欠損部をそのまま放置している写真。この配管は床フロアーを貫通していますので、床下から冷気を連絡させる役割を果たしてしまいます。これも冷気をブロックする断熱材が欠如しているズサン工事。

床下点検口の写真。床下点検口には断熱材の張込みもありません。工事の見積書を調査すると断熱仕様のはずが一般仕様にすり替えられていた住宅詐欺が判明。底冷えの熱ロス原因。

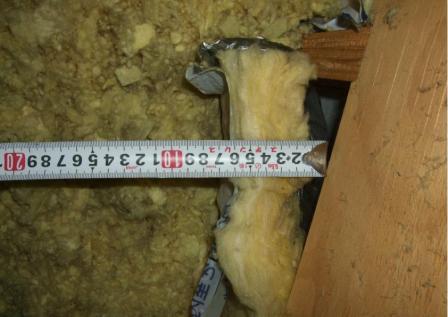

壁中の断熱材を計測確認している写真ですが、どうみても100㎜断熱材ではありません。業者はこれを100㎜だと言い張り、断熱材メーカーをも巻き込んでウソを付き続けました。これも断熱材のすり替えによる詐欺です。保温能力は半減。

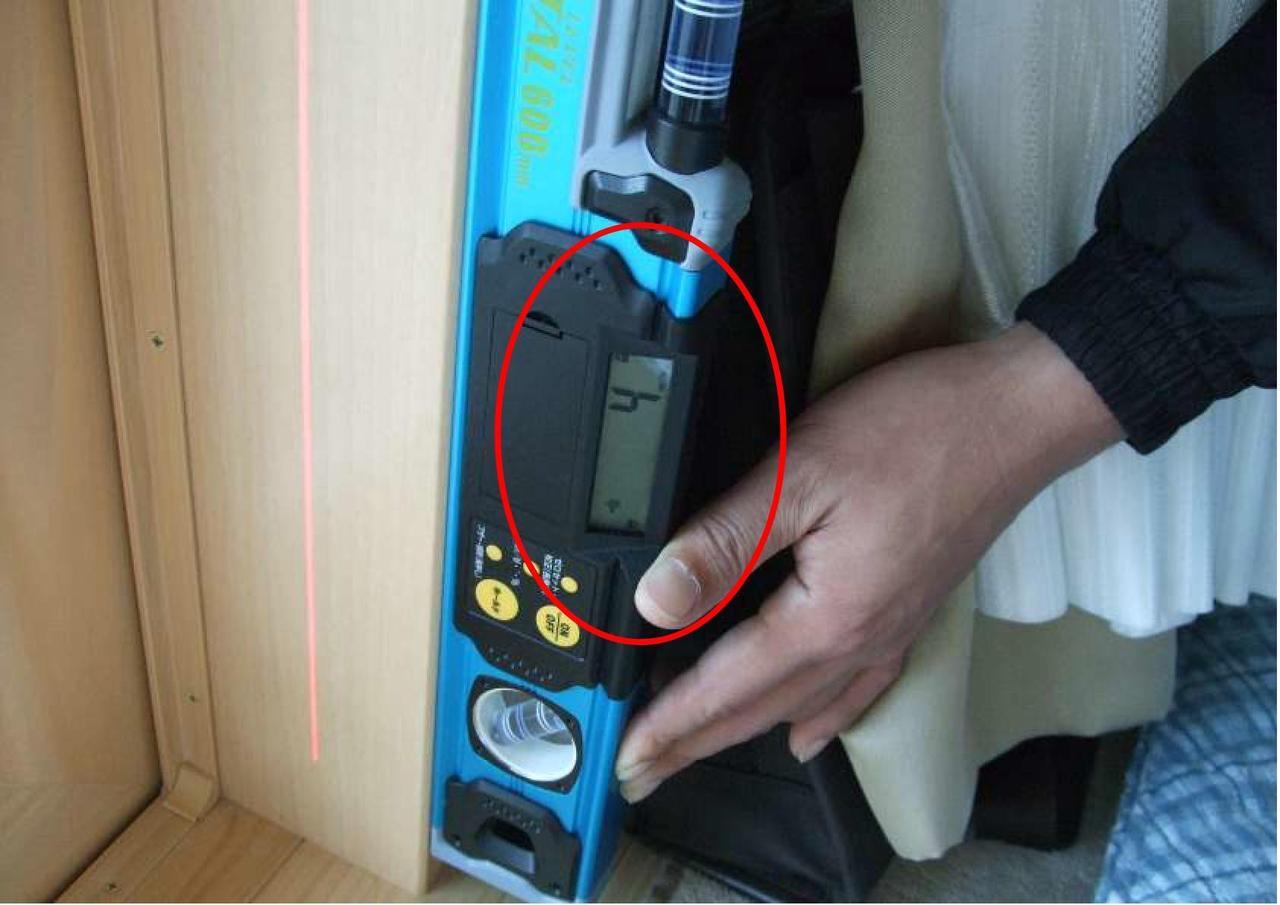

引き違いサッシに4㎜の傾斜がついたまま取付されていた住宅。引き違いサッシは水平垂直に取付しなければスキマが出来てしまい、スキマ風が侵入してしまいます。サッシメーカーでは2㎜が取付許容限界となっています。

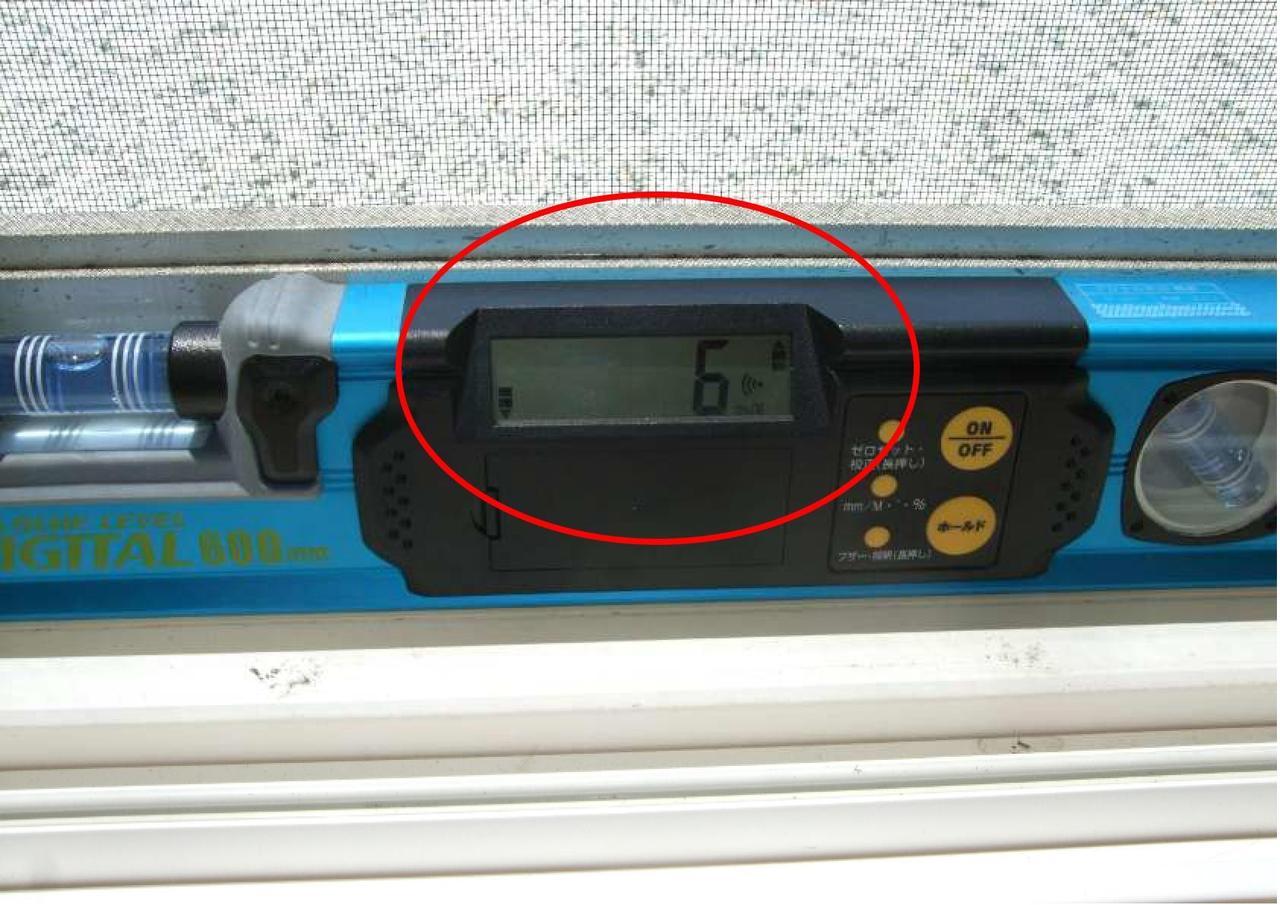

こちらは6㎜たわんだまま取付されている引き違いサッシ。たわんだサッシも当然スキマを生み、外気侵入の原因となります。

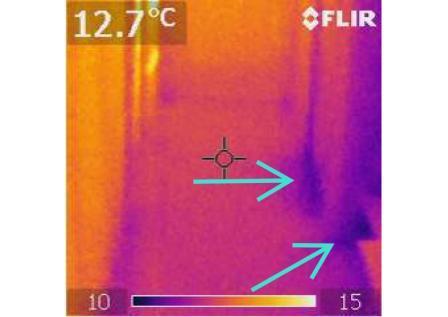

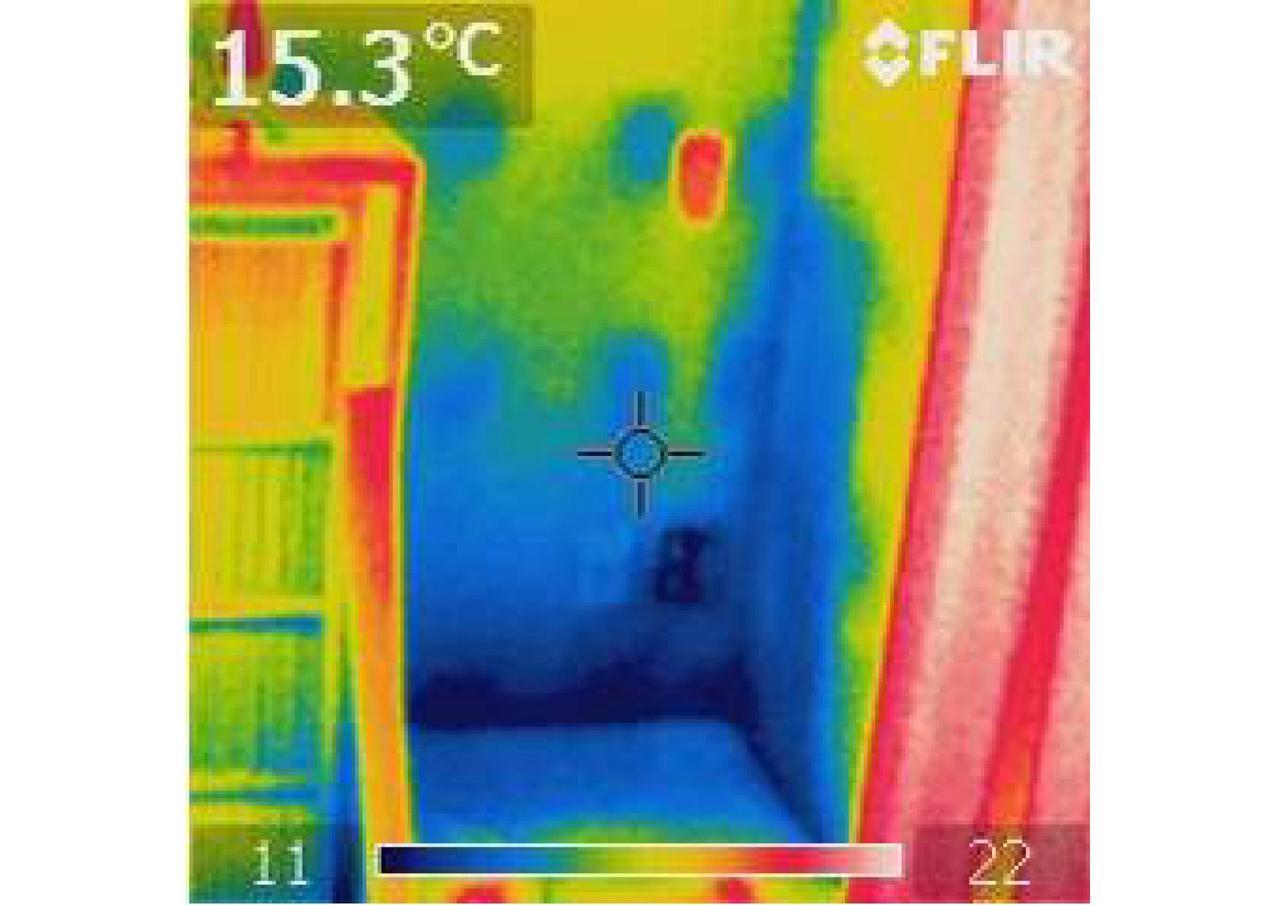

床と壁との間が黒く映っているのが分かります。これは建物へ冷気の浸入が映っているもの。

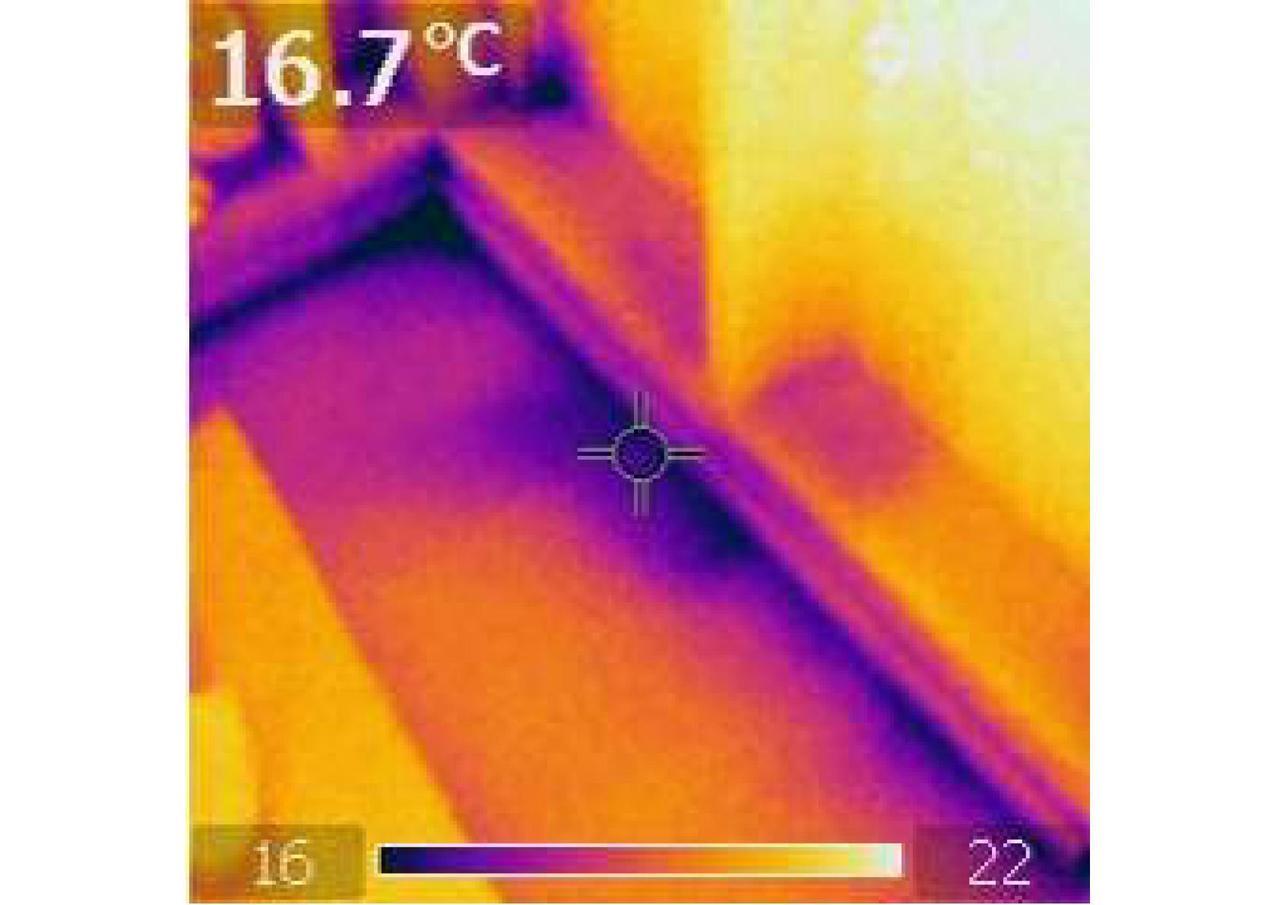

床と壁や壁の取合い部から冷気が浸入していることが分かります。一番低い温度は16℃。

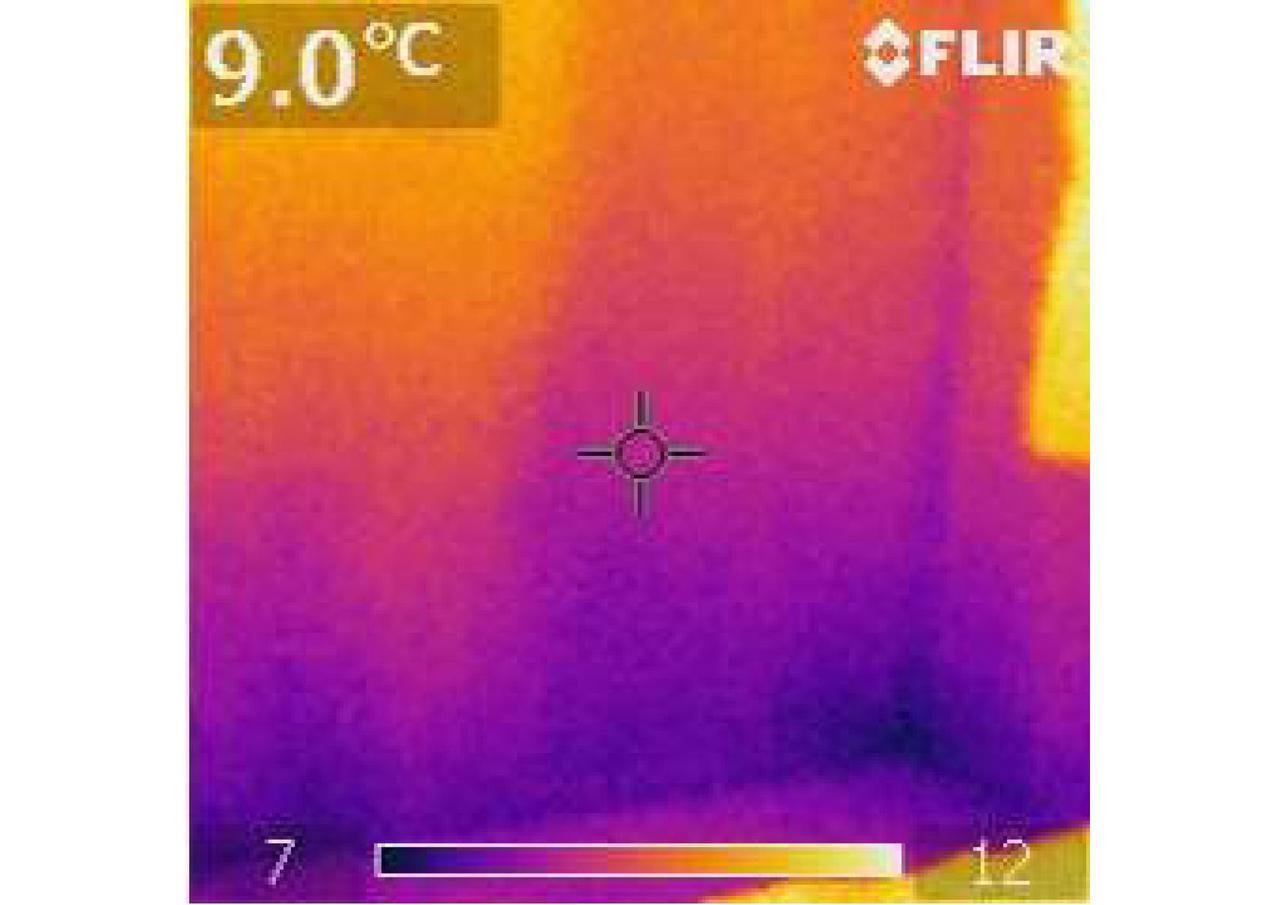

床下からの冷気の侵入。壁下方はまっ青に映り、周囲温度と比較すると7℃と温度が低い。

レインボーモードで撮影。床面から壁下方はまっ青。温度の高い部分と比べると-11℃も低い。ここは浴室ではありませんが、ヒートショックが起きてもおかしくない温度差です。
